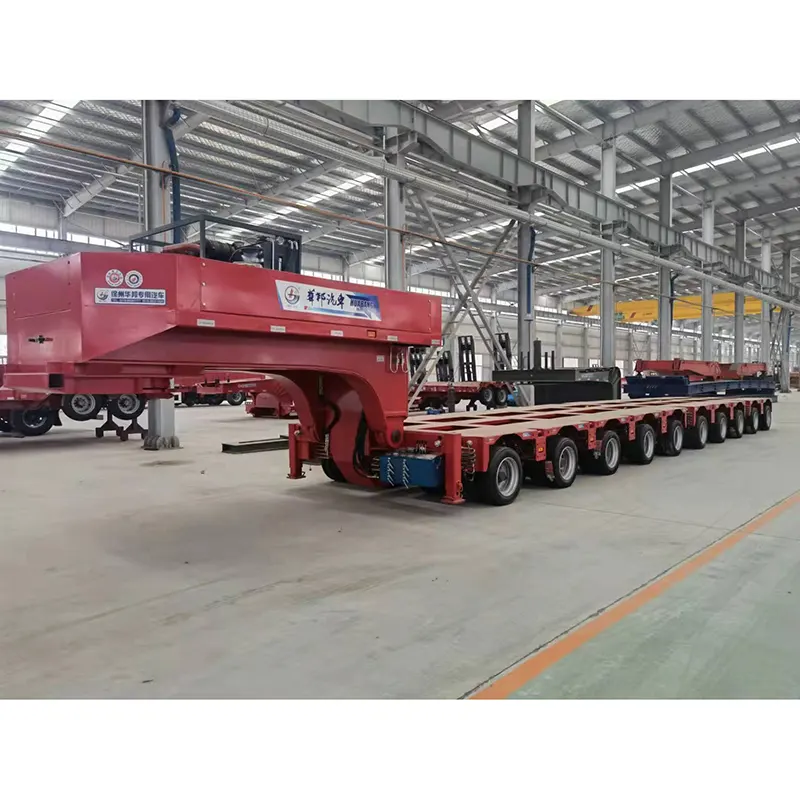

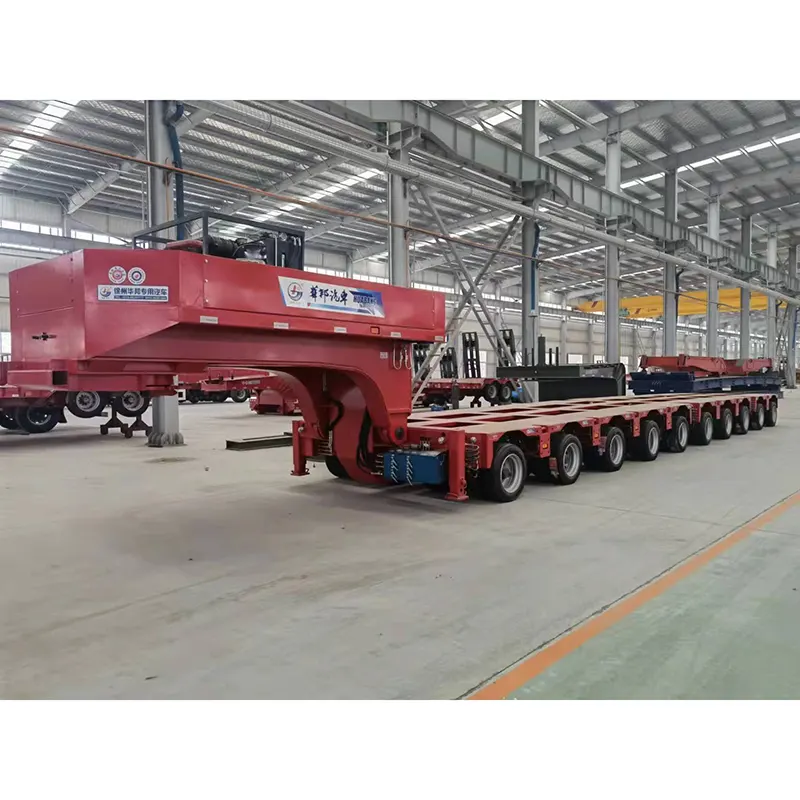

এই জুপিটার 8 এক্সেল মডুলার সেমি ট্রেলারটি নির্মাণ সরঞ্জামের বাল্ক কার্গো যেমন ব্যাকহো, হুইল লোডার বহন করার জন্য উপযুক্ত যা বেশিরভাগ স্বল্প এবং দীর্ঘ দূরত্বের পরিবহনে ব্যবহৃত হয়। 8 এক্সেল মডুলার সেমি ট্রেলার হল মেশিন, যন্ত্রপাতি, বাল্ক কার্গো, উচ্চ দক্ষতা এবং অর্থনৈতিক রিটার্ন সহ পরিবহন ও পরিচালনার জন্য সেরা পছন্দ King Pin.so আমরা শেষ ব্যবহারকারী বা ড্রাইভারদের এই 8 এক্সেল মডুলার বেছে নেওয়ার পরামর্শ দিই এবং আমাদের 8 অ্যাক্সেল মডুলার সেমি ট্রেলার সম্পর্কে অনুসন্ধানে স্বাগত জানাই।
রেটেড এক্সেল লোড |
45,000 কেজি |
প্ল্যাটফর্ম প্রস্থ |
2,990 মিমি |
প্ল্যাটফর্মের উচ্চতা |
1,175 মিমি (± 300 মিমি) |
হুইলবেস |
1,500 মিমি |
পদধ্বনি |
1,800 মিমি |
স্টিয়ারিং অ্যাঙ্গেল (প্রথম অ্যাক্সেল) |
55° |
পাগড়ি |
215/75 R17.5 |
চাকার চাপ |
11 বার |
|
আনুষাঙ্গিক |
মডেল |
ব্র্যান্ড |
1 |
দ্রুত সংযোগকারী |
RK12-1624 |
শিয়াল দোকান |
2 |
জলবাহী পায়ের পাতার মোজাবিশেষ |
|
অ্যারোকুইপ |
3 |
সঞ্চয়কারী |
|
ফেংহুয়া |
4 |
মাল্টিওয়ে দিকনির্দেশক ভালভ |
প্রশ্ন৪৫/৫ |
বনদিওলি-পাভেসি |
5 |
ইঞ্জিন |
KD625 |
কোহলার |
6 |
বৈদ্যুতিক সংযোগকারী |
|
ওয়েইন |
7 |
Slewing বিয়ারিং |
010.20.641 |
ফেঙ্গে |
8 |
হাইড্রোলিক জয়েন্ট |
|
ETON স্ট্যান্ডার্ড |
9 |
জলবাহী পাম্প |
A2F12 |
সাংহাই ইলেকট্রিক |
10 |
সিলিন্ডার |
|
প্যাক |
11 |
বিস্ফোরণ প্রমাণ ভালভ |
SDCG300A |
উইলি |
12 |
ধুর |
BPW স্ট্যান্ডার্ড |
yuek |
13 |
পাগড়ি |
--215/75R17.5 |
দ্বিগুন মুদ্রা |
14 |
রিম |
--6.00-17.5 |
ঝেংজিং |
15 |
এয়ার সার্কিট |
|
বচসা |
এক্সেল পরিমাণ। |
3 |
|||||
গতি (কিমি/ঘন্টা) |
0.5 |
5 |
40 |
80 |
||
সর্বোচ্চ মোট ওজন(টি) |
135.0 |
109.8 |
60 |
49.2 |
||
কার্ব ওজন(টি) |
10.41
|
|||||
রেট লোড (t) |
124.59 |
99.39 |
49.59 |
38.79 |
||
এক্সেল লোড (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
সামগ্রিক দৈর্ঘ্য (মিমি) |
4500 |
|||||
সামগ্রিক প্রস্থ (মিমি) |
2990 |
|||||
সামগ্রিক উচ্চতা (মিমি) |
1175±300 |
|||||
হুইলবেস (মিমি) |
1500 |
|||||
ট্রেড (মিমি) |
1800/735 |
|||||
পাগড়ি |
215/75R17.5 135/133J 16PR |
|||||
রিম |
6.00-17.5 |
|||||
টায়ারের পরিমাণ। |
24 |
|||||
চাকা স্টিয়ারিং কোণ |
55° |
|||||
টার্নিং রেডিয়াস (মিমি) |
≤1500 (অভ্যন্তরীণ) ≤5740 (বাহ্যিক) |
|||||
অপারেটিং তাপমাত্রা |
-40℃~+55℃ |
এক্সেল পরিমাণ। |
4 |
|||||
গতি (কিমি/ঘন্টা) |
0.5 |
5 |
40 |
80 |
||
সর্বোচ্চ মোট ওজন(টি) |
180.0 |
146.4 |
80 |
65.6 |
||
কার্ব ওজন(টি) |
13.86
|
|||||
রেট লোড (t) |
166.14 |
132.54 |
66.14 |
51.74 |
||
এক্সেল লোড (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
সামগ্রিক দৈর্ঘ্য (মিমি) |
6000 |
|||||
সামগ্রিক প্রস্থ (মিমি) |
2990 |
|||||
সামগ্রিক উচ্চতা (মিমি) |
1175±300 |
|||||
হুইলবেস (মিমি) |
1500 |
|||||
ট্রেড (মিমি) |
1800/735 |
|||||
পাগড়ি |
215/75R17.5 135/133J 16PR |
|||||
রিম |
6.00-17.5 |
|||||
টায়ারের পরিমাণ। |
32 |
|||||
চাকা স্টিয়ারিং কোণ |
55° |
|||||
টার্নিং রেডিয়াস (মিমি) |
≤2550 (অভ্যন্তরীণ) ≤7500 (বাহ্যিক) |
|||||
অপারেটিং তাপমাত্রা |
-40℃~+55℃ |
এক্সেল পরিমাণ। |
5 |
|||||
গতি (কিমি/ঘন্টা) |
0.5 |
5 |
40 |
80 |
||
সর্বোচ্চ মোট ওজন(টি) |
225.0 |
183.0 |
100.0 |
82 |
||
কার্ব ওজন(টি) |
17.31 |
|||||
রেট লোড (t) |
207.69 |
165.69 |
82.69 |
64.69 |
||
এক্সেল লোড (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
সামগ্রিক দৈর্ঘ্য (মিমি) |
7500 |
|||||
সামগ্রিক প্রস্থ (মিমি) |
2990 |
|||||
সামগ্রিক উচ্চতা (মিমি) |
1175±300 |
|||||
হুইলবেস (মিমি) |
1500 |
|||||
ট্রেড (মিমি) |
1800/735 |
|||||
পাগড়ি |
215/75R17.5 135/133J 16PR |
|||||
রিম |
6.00-17.5 |
|||||
টায়ারের পরিমাণ। |
40 |
|||||
চাকা স্টিয়ারিং কোণ |
55° |
|||||
টার্নিং রেডিয়াস (মিমি) |
≤1500 (অভ্যন্তরীণ) ≤5740 (বাহ্যিক) |
|||||
অপারেটিং তাপমাত্রা |
-40℃~+55℃ |
এক্সেল পরিমাণ। |
6 |
|||
গতি (কিমি/ঘন্টা) |
0.5 |
5 |
40 |
80 |
সর্বোচ্চ মোট ওজন(টি) |
270 |
219.6 |
120 |
98.4 |
কার্ব ওজন(টি) |
20.76 |
|||
রেট লোড (t) |
249.24 |
198.84 |
99.24 |
77.64 |
এক্সেল লোড (t) |
45 |
36.6 |
20 |
16.4 |
সামগ্রিক দৈর্ঘ্য (মিমি) |
9000 |
|||
সামগ্রিক প্রস্থ (মিমি) |
2990 |
|||
সামগ্রিক উচ্চতা (মিমি) |
1175±300 |
|||
হুইলবেস (মিমি) |
1500 |
|||
ট্রেড (মিমি) |
1800/735 |
|||
পাগড়ি |
215/75R17.5 16PR |
|||
রিম |
6.00-17.5 |
|||
টায়ারের পরিমাণ। |
48 |
|||
চাকা স্টিয়ারিং কোণ |
55° |
|||
টার্নিং রেডিয়াস (মিমি) |
2030 (অভ্যন্তরীণ) 6650 (বাহ্যিক) |
|||
অপারেটিং তাপমাত্রা |
-40℃~+55℃ |
পাঁচ চাকার লোড (t) |
রেট 35, সর্বোচ্চ 50 |
পাঁচ চাকার উচ্চতা (ফ্ল্যাটফর্ম 1175) (মিমি) |
1370/1520 |
রিয়ার টার্নিং ব্যাসার্ধ (মিমি) |
2800 |
হংস-ঘাড়ের সাপেক্ষে ট্র্যাক্টরের সর্বাধিক কোণ |
105° |
কিং পিন |
90# (3.5 ইঞ্চি) |
কার্ব ওজন (টি) |
appr 6.5 |
মাত্রা (মিমি) |
3962×2500×1841+400 |
ইঞ্জিন |
কোহলার KD625 |
শক্তি |
21Kw/28.5Hp |
সর্বোচ্চ রটার গতি |
3000r |
সর্বোচ্চ টর্ক গতি |
2200r |
জলবাহী পাম্প |
সাংহাই ইলেকট্রিক A2F12 |
পাম্প প্রবাহ হার |
12ml/r |
সর্বোচ্চ পাম্প আউটপুট চাপ |
35 এমপিএ |
কাপলিং |
KTR BOWEX FLE-PA |
রেট আউটপুট চাপ |
31.5 এমপিএ |
কার্ব ওজন |
300 কেজি |
3 মি ড্র বার
ড্র্যাগ রিং হোলের ব্যাস 70 মিমি, এবং ড্র্যাগ রিংটি অপসারণযোগ্য।
A.2-4 এক্সেল মডুলার স্টিয়ারিং ফাংশন উপলব্ধি করতে স্টিয়ারিং সিলিন্ডারের একটি গ্রুপ ব্যবহার করে;
B.5-6 অ্যাক্সেল মডুলার স্টিয়ারিং ফাংশন উপলব্ধি করতে স্টিয়ারিং সিলিন্ডারের দুটি গ্রুপ ব্যবহার করে;
C. এই গাড়ির টাই রডটি গোল্ডহোফার THP/SL মডেলের মতো একই স্পেসিফিকেশন রয়েছে এবং একে একে পরিবর্তন করা যেতে পারে:L=680/L=762/L=1500
4 এক্সেল মডুলার স্টিয়ারিং ডায়াগ্রাম
5 এক্সেল মডুলার স্টিয়ারিং ডায়াগ্রাম
6 এক্সেল মডুলার স্টিয়ারিং ডায়াগ্রাম
